Xây dựng hố thang máy lắp đặt thang máy khi lên kế hoạch xây dựng một ngôi nhà hiện đại từ 3 tầng trở lênđã trở thành một xu hướng tất yếu nhằm nâng cao chất lượng cuộc sống và hỗ trợ di chuyển cho các thành viên, đặc biệt là người cao tuổi. Tuy nhiên, lắp đặt thang máy không giống như mua sắm các thiết bị điện tử thông thường. Đây là một hạng mục kỹ thuật phức tạp, đòi hỏi sự đồng bộ tuyệt đối giữa kết cấu xây dựng và thiết bị cơ khí.
Trong đó, quá trình xây dựng hố thang máy chính là nền móng cốt lõi quyết định đến độ an toàn, vận hành êm ái và tuổi thọ của toàn bộ hệ thống. Nếu hố thang xảy ra sai sót dù chỉ một vài centimet, hậu quả dẫn đến có thể là không thể lắp vừa thiết bị, thấm dột, hoặc phát sinh chi phí sửa chữa, đập phá vô cùng tốn kém.
Bài viết này sẽ là cẩm nang toàn diện từ các chuyên gia thang máy Nghệ An, giúp bạn nắm rõ từng bước chuẩn bị, các thông số kỹ thuật vàng và lưu ý sống còn khi thi công hố thang máy cho tổ ấm của mình.
1. Hố Thang Máy Là Gì? Vì Sao Phải Chuẩn Bị Từ Giai Đoạn Thiết Kế?
Hố thang máy (bao gồm hố Pit nằm âm dưới lòng đất và giếng thang – Hoistway kéo dài lên các tầng) là không gian hình lăng trụ đứng dành riêng cho cabin và đối trọng di chuyển lên xuống.
Việc khảo sát, định hình và lên phương án xây dựng hố thang máy ngay từ khi đặt bút vẽ bản vẽ thiết kế kiến trúc là bắt buộc bởi những lý do sau:
- Ảnh hưởng trực tiếp đến kết cấu móng: Hố Pit thường phải đào sâu xuống dưới cốt 0.0. Nếu không tính toán trước, việc đào hố sau này có thể chạm vào hệ dầm móng, bể phốt hoặc bể nước ngầm của ngôi nhà, gây rủi ro sụt lún cực kỳ nguy hiểm.
- Tối ưu hóa không gian diện tích: Đối với dòng thang máy gia đình, diện tích đất thường hạn chế. Thiết kế chuẩn từ đầu giúp bạn chọn được vị trí đặt thang tối ưu nhất (như lòng cầu thang bộ hoặc góc nhà), vừa tiết kiệm không gian vừa đảm bảo phong thủy.
- Tiết kiệm chi phí cải tạo: Đập phá bê tông để sửa hố thang luôn là “cơn ác mộng” của mọi chủ nhà. Chi phí sửa chữa sai lầm hố thang thường cao gấp 3 – 5 lần so với việc làm đúng ngay từ đầu.
2. Các Thông Số Kỹ Thuật “Vàng” Khi Xây Dựng Hố Thang Máy
Một hố thang máy đạt tiêu chuẩn cần phải đáp ứng chính xác 3 kích thước hình học cốt lõi: Kích thước thông thủy, Chiều sâu hố Pit và Chiều cao tầng trên cùng (OH).
+-----------------------------------------------------------+
| MẶT CẮT ĐỨNG HỐ THANG MÁY |
+-----------------------------------------------------------+
| |
| [ TẦNG TRÊN CÙNG ] =======> Chiều cao OH (Overhead)
| (Tính từ sàn top đến trần)|
+-----------------------------------------------------------+
| |
| [ CÁC TẦNG GIỮA ] =======> Kích thước Thông thủy
| (Chiều ngang x Chiều sâu) |
+-----------------------------------------------------------+
| |
| [ ĐÁY MÓNG ] =======> Chiều sâu Hố PIT
| (Nằm âm dưới mặt sàn 0.0) |
+-----------------------------------------------------------+
2.1. Kích thước thông thủy (Kích thước lọt lòng)
Đây là kích thước đo được sau khi đã hoàn thiện phần thô của hố. Kích thước này phụ thuộc vào tải trọng của thang máy gia đình mà bạn lựa chọn:
- Tải trọng 300kg – 350kg (Cho 3 – 4 người): Kích thước thông thủy tiêu chuẩn thường là 1500 mm x 1500mm.
- Tải trọng 450kg (Cho 5 – 6 người): Kích thước thông thủy yêu cầu khoảng 1800mm x 1600mm.
Lưu ý từ chuyên gia: Hố thang máy phải đảm bảo độ thẳng đứng tuyệt đối. Sai lệch độ chì (độ nghiêng) cho phép trên toàn bộ chiều cao nhà không được vượt quá 10mm – 20mm.
2.2. Chiều sâu hố Pit (Đáy hố)
Hố Pit là phần sàn dưới cùng của giếng thang, nơi lắp đặt các thiết bị giảm chấn, đối trọng và đáy cabin khi thang xuống tầng thấp nhất.
- Đối với các dòng thang công nghệ cáp kéo truyền thống, hố Pit thường sâu từ 1000mm đến 1400mm.
- Đối với các công trình nhà cải tạo hoặc bị hạn chế chiều sâu do chạm móng bè, các đơn vị thang máy Nghệ An uy tín có thể tư vấn các dòng thang công nghệ mới với hố Pit cực ngắn, chỉ từ 200mm đến 500mm.
2.3. Chiều cao OH (Overhead)
OH là khoảng cách tính từ mặt sàn của tầng trên cùng có phục vụ thang máy lên đến sàn phòng máy hoặc trần của giếng thang. Chiều cao này cực kỳ quan trọng để đảm bảo không gian an toàn khi cabin đi lên đỉnh điểm mà không bị va chạm cơ khí. Thông thường, chiều cao OH tối thiểu phải đạt từ 3500mmđến 4200mm tùy dòng thang.
3. Lựa Chọn Kết Cấu Khi Xây Dựng Hố Thang Máy
Hiện nay, hai phương án kết cấu phổ biến nhất được áp dụng khi thi công hố cho thang máy gia đình bao gồm:

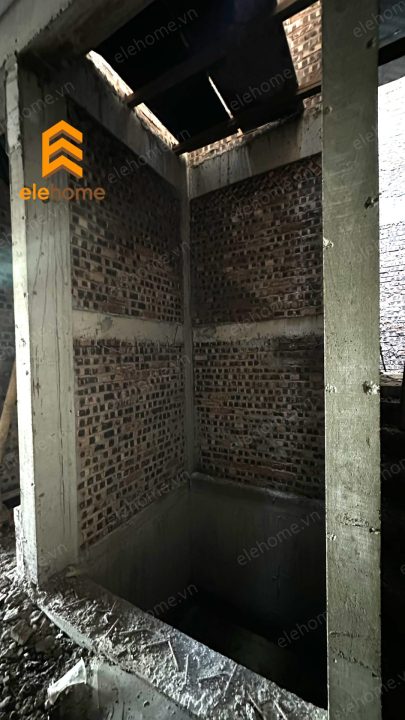

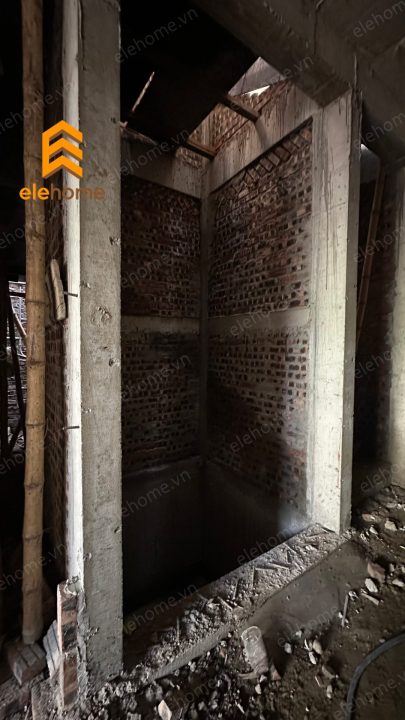

Phương án 1: Hệ khung cột bê tông kết hợp tường gạch
Đây là phương án truyền thống dành cho các công trình xây mới hoàn toàn và có diện tích thoải mái.
- Ưu điểm: Chi phí vật liệu rẻ, dễ thi công bằng nhân công xây dựng thông thường, khả năng chịu lực cực tốt và dễ dàng liên kết hệ thống rail dẫn hướng vào dầm bê tông cốt thép.
- Nhược điểm: Độ dày của tường gạch kèm cột bê tông sẽ chiếm khá nhiều diện tích tổng thể của ngôi nhà.

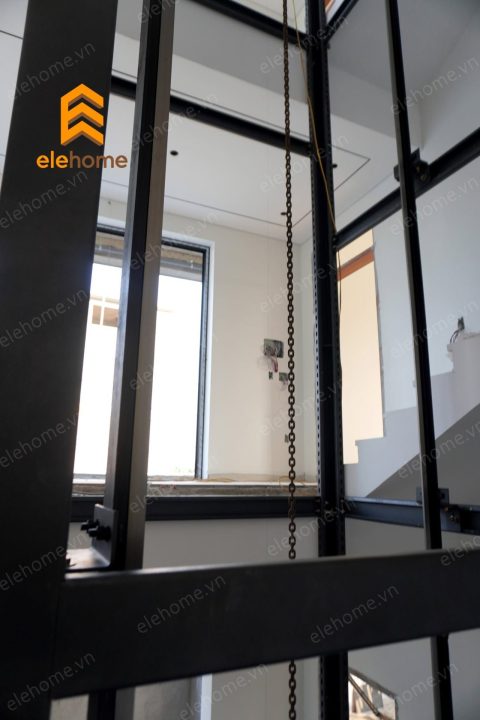

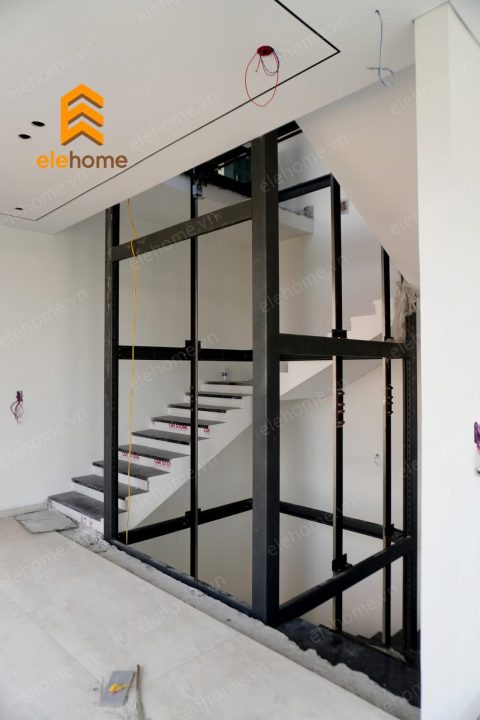

Phương án 2: Hệ khung cấu trúc thép (Khung hố thép)
Phương án này sử dụng các thanh thép định hình (Thép chữ I, chữ V hoặc thép hộp gia công sơn tĩnh điện) để dựng thành khung giếng thang, xung quanh ốp kính cường lực hoặc tấm thạch cao, tấm cemboard.
- Ưu điểm: Cực kỳ tiết kiệm diện tích (vách hố chỉ dày khoảng 50mm – 100mm), thi công nhanh chóng sạch sẽ, tính thẩm mỹ rất cao (đặc biệt phù hợp cho dòng thang máy kính panorama để lấy sáng). Đây là giải pháp hoàn hảo cho nhà cải tạo.
- Nhược điểm: Chi phí đầu tư ban đầu cho khung thép cao hơn tương đối so với xây tường gạch.
4. Quy Trình 5 Bước Thi Công Hố Thang Máy Chuẩn Kỹ Thuật
Để đảm bảo không xảy ra sai sót, chủ nhà cần giám sát chặt chẽ đội ngũ thợ xây dựng theo quy trình bài bản dưới đây:

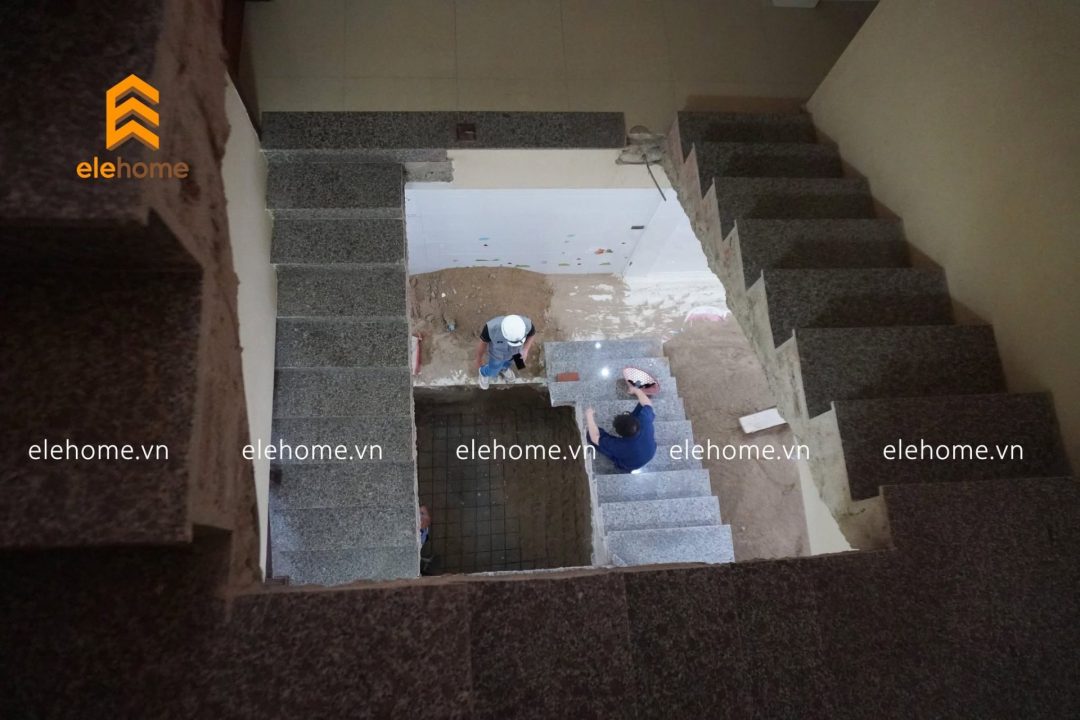

Bước 1: Định vị tim mốc và đào hố Pit
Dựa trên bản vẽ kỹ thuật do đơn vị cung cấp thang máy Nghệ An bàn giao, thợ xây tiến hành đo đạc, thả dọi để định vị chính xác vị trí hố Pit. Tiến hành đào đất đến độ sâu thiết kế, lưu ý tính toán thêm độ dày của lớp bê tông đáy hố .

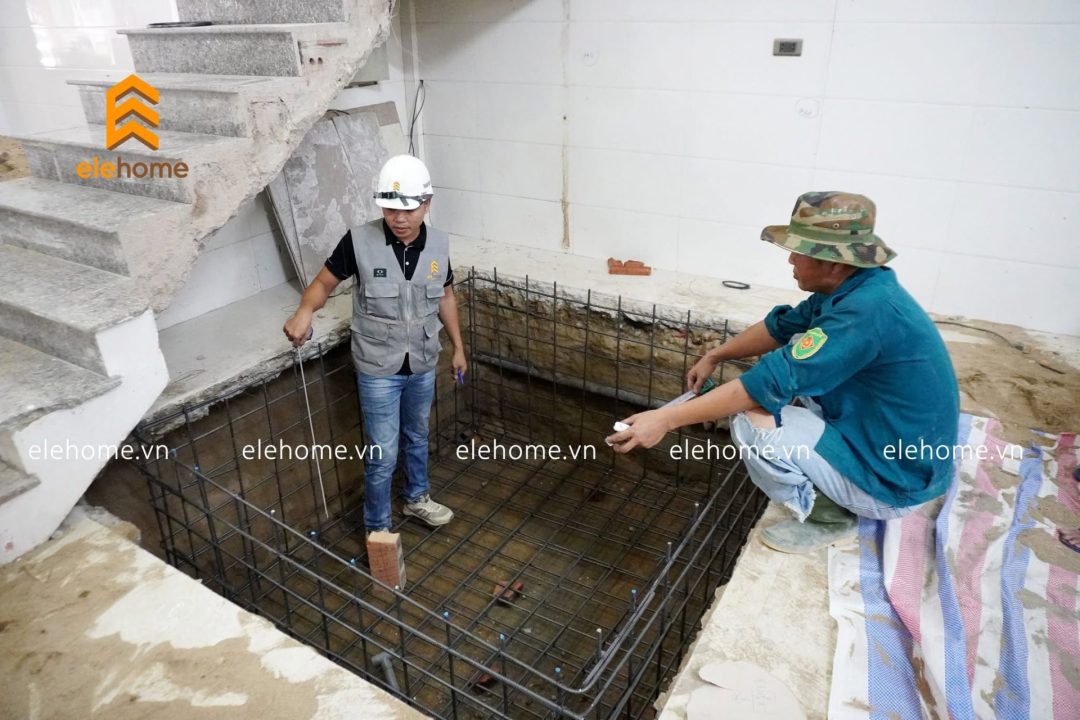

Bước 2: Đổ bê tông đáy hố Pit và chống thấm
Đây là bước quan trọng nhất quyết định hố thang có bị ngập nước hay không. Đáy hố Pit phải được đan một lớp lưới thép cốt thép dày dặn, liên kết chắc chắn với hệ dầm móng xung quanh. Sau đó, tiến hành đổ bê tông đá 1×2 với độ dày tiêu chuẩn để chịu được lực nén chấn động khi thang vận hành.

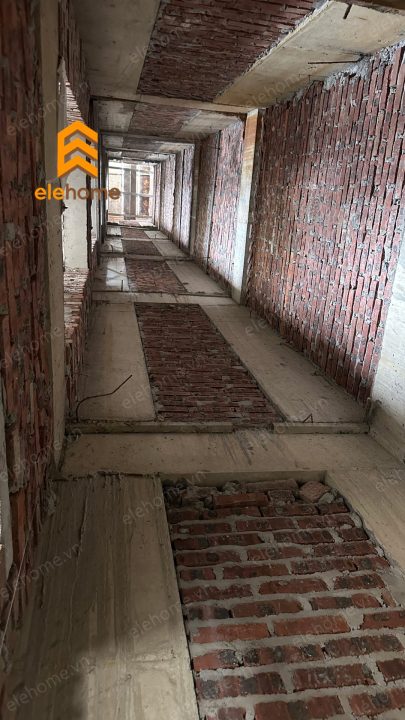

Bước 3: Đổ cột dầm và xây tường giếng thang lên các tầng
Cứ mỗi khoảng chiều cao 1500mm đến 2000mm, bắt buộc phải đổ một hệ dầm bê tông bao quanh giếng thang (gọi là dầm khóa ngang). Hệ dầm này là điểm tựa kỹ thuật cực kỳ quan trọng để đội ngũ lắp đặt bắt vít nở cố định hệ thống rail dẫn hướng của cabin và đối trọng sau này.
Bước 4: Chừa khoảng trống cửa tầng
Tại mặt trước của giếng thang ở mỗi tầng, thợ xây không được xây kín mà phải để trống một khoảng không gian theo kích thước quy định để lắp đặt hệ thống cửa tầng và bảng điều khiển gọi thang. .
Bước 5: Hoàn thiện sàn phòng máy (Nếu có)
Đối với dòng thang máy có phòng máy, phần sàn trên cùng cần được đổ bê tông phẳng, chừa các lỗ kỹ thuật (lỗ thả cáp, lỗ cáp điện) chính xác theo layout của nhà sản xuất.
5. Những Sai Lầm Cần Tránh Khi Làm Hố Thang
Trong suốt quá trình đồng hành cùng hàng ngàn công trình, các kỹ sư thang máy Nghệ An đã đúc kết ra những lỗi kinh điển mà các chủ nhà rất hay gặp phải:
- Bỏ qua công đoạn chống thấm ngược cho hố Pit: Nhiều đội thợ chỉ trát vữa xi măng thông thường ở bề mặt trong hố Pit. Sau một vài năm, nước ngầm sẽ ngấm ngược vào bên trong, làm rỉ sét hệ thống giảm chấn, hỏng cáp tín hiệu và các thiết bị điện đặt dưới đáy thang. Hãy yêu cầu xử lý chống thấm chuyên dụng ngay từ khi đổ bê tông.
- Quên làm móc treo palang trên đỉnh hố: Móc palang chịu lực (thường chịu tải từ 1000 kg – 2000 kg) đặt trên trần phòng máy/đỉnh giếng thang là thiết bị bắt buộc phải có để các kỹ thuật viên móc tời, kéo các thiết bị nặng như động cơ, cabin lên trong quá trình lắp đặt và bảo trì định kỳ.
- Hố bị vặn hoặc bóp nghẹt kích thước: Do thợ xây không thả dọi kiểm tra từ tầng 1 lên tầng 5, dẫn đến việc hố bị thu hẹp dần hoặc bị vặn vẹo. Khi đưa thiết bị vào, cabin bị kẹt và buộc phải đục đẽo tường, làm ảnh hưởng nghiêm trọng đến khả năng chịu lực của ngôi nhà.
6. Elehome – Đơn Vị Tư Vấn Và Thi Công Thang Máy Uy Tín Hàng Đầu Miền Trung
Nếu bạn đang tìm kiếm một giải pháp toàn diện về thang máy gia đình tại khu vực miền Trung, Elehome chính là người đồng hành đáng tin cậy.
+-----------------------------------------------------------+
| VÌ SAO CHỌN ELEHOME NGHỆ AN? |
+-----------------------------------------------------------+
| [1] Giám sát Kỹ thuật 24/7 từ khâu Đào móng
| [2] Bản vẽ Kỹ thuật 2D/3D Cá nhân hóa theo Công trình
| [3] Thiết bị Nhập khẩu chính hãng, Đạt chuẩn Quốc tế
| [4] Đội ngũ Kỹ sư giàu kinh nghiệm trực tiếp Đo đạc
+-----------------------------------------------------------+
Tại Elehome, chúng tôi hiểu rằng việc xây dựng hố thang máy chuẩn xác ngay từ đầu là chìa khóa quyết định sự an toàn của cả gia đình bạn. Chính vì vậy, khi lựa chọn giải pháp của Elehome, quý khách hàng sẽ nhận được đặc quyền:
- Đội ngũ kỹ sư giàu kinh nghiệm tại địa phương trực tiếp xuống công trình đo đạc thực tế, phối hợp chặt chẽ với nhà thầu xây dựng của bạn.
- Cung cấp bản vẽ kỹ thuật chi tiết, chính xác tới từng milimet, phù hợp với mọi điều kiện địa chất đặc thù tại khu vực Nghệ An, Hà Tĩnh.
- Cử kỹ thuật viên giám sát định kỳ các cột mốc thi công cốt lõi như: Đổ đáy hố Pit, đổ dầm khóa, chừa cửa tầng để đảm bảo không một sai sót nào được phép xảy ra.
Việc chuẩn bị kỹ lưỡng cho hố thang máy không chỉ giúp bạn an tâm về mặt kỹ thuật mà còn tối ưu hóa toàn bộ chi phí đầu tư dài hạn. Hãy để các chuyên gia hỗ trợ bạn xây dựng một không gian sống đẳng cấp, an toàn và bền vững theo thời gian.
